Гіршман перемикач прості налаштування

Встановіть програмне забезпечення Hidiscovery

Java Runtime Environment (http://www.java.com)

Використовуйте програмне забезпечення Hidiscovery для призначення IP -адрес на комутатори

У фабричній конфігурації за замовчуванням перемикача Hirschmann IP -адреса за замовчуванням перемикача становить 0,0,0,0, а маска підмережі - також 0,0,0,0.

ПРИМІТКА. Після вибору пристрою з лівою кнопкою миші та натисканням кнопки сигналу всі світлодіодні світильники комутатора почнуть блимати. Цей метод може бути використаний для розрізнення кожного пристрою. Якщо ви помилково встановили два перемикачі на ту саму IP -адресу, програмне забезпечення Hidiscovery підкаже, що є суперечлива адреса.

Після налаштування IP -адреси управління мережею комутатора ви можете увійти до інтерфейсу веб -конфігурації комутатора через браузер IE комп'ютера конфігурації. Під час входу в систему потрібно лише ввести IP -адресу цільового перемикача в адресну панель браузера IE та підключити, або використовувати кнопку "www" програмного забезпечення Hidiscovery, щоб безпосередньо перейти до веб -інтерфейсу комутатора. Перше, що з'являється, - це вікно входу в перемикач, яке вимагає вибрати ім'я користувача та ввести відповідний пароль:

КористувачКористувач має лише "Читати -" дозвіл, а пароль єгромадський

адміністраторКористувач "читайте/ Напишіть "дозволи, а пароль єприватний

Iv. Налаштуйте підлеглий взаємозв'язок мережевої шафи

ПРИМІТКА. При встановленні підлеглої мережевої адреси потрібно встановити шлюз за замовчуванням.

Налаштуйте віртуальну локальну мережу VLAN:

Переключення на VLAN, ви повинні переконатися, що порт, до якого підключений конфігураційний комп'ютер, знаходиться в мережі VLAN. За замовчуванням управління мережею комутатора до VLAN1 та інших VLAN додатків можна визначити як VLAN2, VLAN3 тощо. Тут ми визначаємо VLAN100.

Виберіть відповідне правило відтоку:

T=позначений vlan

U=безглуздого VLAN

F=заборонено

Клацніть Налаштування для завантаження налаштувань та натисніть перезавантажити, щоб перевірити, чи є конфігурація ефективною.

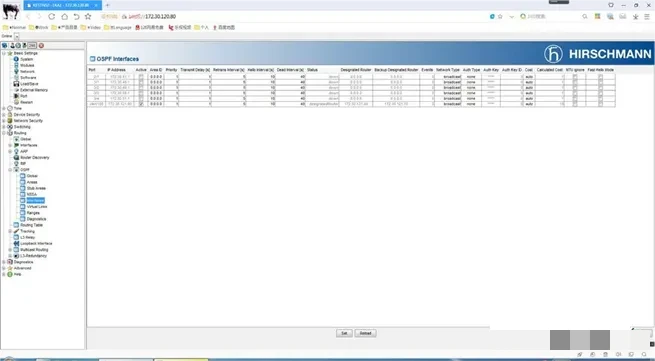

Налаштування віртуального взаємозв'язку OSPF

Після налаштування взаємозв'язку ви можете побачити стан взаємозв'язку в таблиці маршрутизації.

Після завершення налаштування параметри потрібно зберегти, інакше параметри будуть втрачені після вимкнення комутатора.

Хіпер - Кільце: Протокол приватного кільця Hirschmann

MRP: IEC62439 Протокол надмірності промислової кільцевої мережі, що використовується для роботи з третім - Партійних промислових перемикачів Ethernet

Швидкий хіпер - Кільце: Протокол розширеної мережі кільцевої мережі з надзвичайно швидким часом відновлення для галузей з високими реальними - вимогами часу, такими як передача електроенергії та розподіл.

1. Встановіть кільцевий порт 1 і 2

2. Виберіть рівень управління цим комутатором у мережі кільця на менеджері надмірності. У організації кільцевої мережі лише один перемикач можна визначити як менеджер надмірності, вибрати в режимі в режимі та вибрати для інших комутаторів у тому ж кільці.

Примітка. Якщо в декількох комутаторах увімкнено менеджер надмірності, це спричинить збій перемикача на режимі очікування. У той же час, оскільки Hiper - кільце та RSTP належать до різних механізмів надмірності, функція RSTP повинна бути вимкнена на мережевому посиланням. Щоб вимкнути цю функцію, просто виберіть у надмірності -, що охоплює дерево - глобальний параметр.
