МоксаНитка ІА5150A 1- Сервери послідовних пристроїв порту для промислової автоматизації
Особливості і Вигоди
- 2 порти Ethernet з однаковими IP або подвійними IP -адресами для надмірності мережі
- C1D2, ATEX та IECEX, сертифіковані для суворих промислових середовищ
- Каскадні порти Ethernet для легкої проводки
- Посилений захист від перенапруг для серійної, мережі та потужності
- Блоки клеми гвинта для безпечної потужності/послідовних з'єднань
- Надлишкові входи постійного струму
- Попередження та сповіщення про вихід реле та електронну пошту
- 2 КВ ізоляція для серійних сигналів (моделі ізоляції)
- -40 до 75 градусів діапазону робочої температури (-t моделі)
Вступ
Сервери пристроїв MOXA NPORT IA5150A розроблені для підключення послідовних пристроїв промислової автоматизації, таких як PLC, датчики, лічильники, двигуни, накопичувачі, читачі штрих -кодів та дисплеї операторів. Сервери пристрою міцно побудовані, поставляються в металевому корпусі та з гвинтовими з'єднувачами та забезпечують повну захист від перенапруг. Сервери пристроїв MOXA NPORT IA5150A надзвичайно зручні для користувачів, що робить можливими прості та надійні рішення серійного до іфернету.
Каскадний Технологія Ethernet Порти Робити Проводка Легкий
Сервери пристроїв Moxa Nport IA5150A мають два порти Ethernet, які можна використовувати як порти комутаторів Ethernet. Один порт підключається безпосередньо до мережі або сервера, а інший порт може бути підключений або до іншого сервера пристроїв NPORT IA, або іншого пристрою Ethernet. Подвійні порти Ethernet допомагають зменшити витрати на проводку, усунувши необхідність підключення кожного пристрою до окремого перемикача Ethernet.

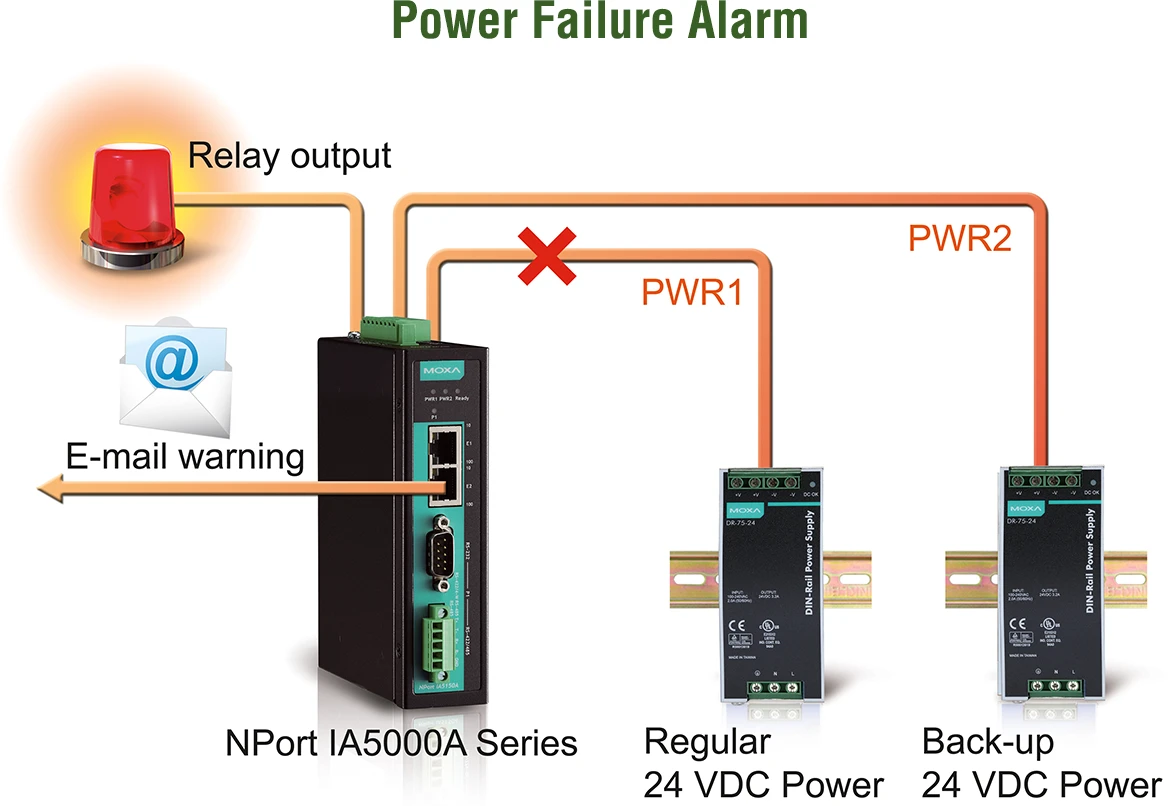

Надмірний Влада Вхід
Сервери пристроїв Moxa Nport IA5150A мають два входи живлення, які можна одночасно підключити до живлення постійного струму. Якщо одне джерело живлення не вдається, інше джерело переймає автоматично. Надмірні входи живлення допомагають забезпечити безперебійну роботу сервера пристроїв.
Реле Випуск УВАГА і Електронна пошта Попередження
Вбудований вихід реле може бути використаний для попередження адміністраторів, коли мережа знижується, коли відбудеться збої живлення, або коли в серійних сигналах DCD або DSR відбудеться зміна DCD або DSR. Попередження електронної пошти також може бути видане при виявленні аномалії. Ці функції є цінними інструментами, які дозволяють інженерам технічного обслуговування негайно реагувати на надзвичайні ситуації.
Сплеск Захист для Серіал, Ethernet, і Влада
Провідний розчин імунітету Moxa, який застосовується до серійних, потужних та Ethernet Lines NPORT® IA5000A, тестується та виявляється сумісним з IEC 61000-4-5. Цей вдосконалений захист від перенапруг забезпечує надійне рішення послідовного до етернету, яке може захистити електричні пристрої від шипів напруги та протистояти електричним перешкодам, наприклад, у застосуванні нафти, газу та автоматизації потужності.
Промисловий Сертифікація
Для забезпечення безпечної та надійної експлуатації в промислових умовах сервери пристроїв NPORT IA5000A отримали різні промислові сертифікати, включаючи рейтинг IP30 для механічного захисту та сертифікацію безпеки UL 508 для обладнання промислового управління. Крім того, ці сервери пристроїв перераховані UL/Cul (для класу 1, дивізіон 2, групи A, B, C, D), ATEX класу 1 класу 2 та IECEX, що відповідають для використання в небезпечних місцях.
Специфікація
Технологія Ethernet Інтерфейс
|
10/100BASET (x) Порти (RJ45 з'єднувач) |
Підтримує 2 IP -адреси Автоматичне з'єднання MDI/MDI-X |
|
Магнітний Ізоляція Захист |
1,5 кВ (вбудований) |
Технологія Ethernet Програмне забезпечення Особливості
|
Конфігурація Варіанти |
Веб -консоль (HTTP/HTTPS), Утиліта Windows, Утиліта пошуку пристроїв (DSU), інструмент MCC, послідовна консоль, консоль Telnet |
|
Управління |
ARP, BOOTP, DHCP Клієнт, DNS, HTTP, HTTPS, ICMP, IPV4, LLDP, RTELNET, SMTP, SNMPV1/V2C, TCP/IP, Telnet, UDP |
|
Фільтрувати |
IGMP V1/V2 |
|
Лінійка Реальний Tty Водії |
Версії ядра: 2.4.x, 2.6.x, 3.x, 4.x та 5.x |
|
Нерухомий Tty Водії |
SCO UNIX, SCO OpenServer, Unixware 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5. X, HP-UX 11i, Mac OS X, MacOS 10.12, MacOS 10.13, MacOS 10.14, MacOS 10.15 |
|
Андроїд Інтерфейс |
Android 3.1.x і пізніше |
|
ЧасУправління |
СНТП |
|
Вікна Реальний Com Водії |
Windows 95/98/ME/NT/2 0 0 0, Windows XP/2003/VISTA/2008/7/8/8.1/10/11 (x 86/x64), Windows 2008 R2/2012/2012 R2/2012/2019 (x64), Windows Server 2022, Embedded 5.0 Вбудований |
Безпека Функції
|
Аутентифікація |
Локальна база даних |
|
Шифрування |
Https, aes -128, rsa -1024, sha -1, sha -256 |
|
Безпека Протоколи |
HTTPS (TLS 1.2) Моделі IA5450A: SNMPV3 |
Серіал Інтерфейс
|
З'єднувач |
NPORT IA5150A Моделі: DB9 MALE (RS -232), Блок терміналу (RS -422/485) NPORT IA5250A/IA5450A Моделі: DB9 MALE (RS -232/422/485) |
|
Ні на Порти |
NPORT IA5150A Моделі: 1 Моделі NPORT IA5250A: 2 NPORT IA5450A Моделі: 4 |
|
Серіал Стандарти |
Rs -232, rs -422, rs -485 |
|
Операція Режими |
Відключений, модем Ethernet, з'єднання пари, Real Com, зворотний Telnet, RFC2217, клієнт TCP, TCP Server, UDP |
|
Бадрат |
Підтримує стандартні бодрати (блок=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k |
|
Дані Шматочки |
5, 6, 7, 8 |
|
СТІЙ Шматочки |
1, 1.5, 2 |
|
Паритет |
Ні, навіть, непарний, простір, Марк |
|
Протікати КОНТРОЛЬ |
Немає, rts/cts (rs -232 лише), dtr/dsr (rs -232}), xon/xoff |
|
Ізоляція |
NPORT IA5150AI/IA5250AI/IA5450AI Моделі: 2 кВ (I моделі) |
|
Тягнути Високий/низький Резистор для РС-485 |
1 кіло-ом, 150 кілограмів |
|
Термінатор для РС-485 |
120 Ом |
|
Rs -485 Дані Напрямок КОНТРОЛЬ |
ADDC (автоматичне управління напрямком даних) |
Серіал Сигнали
|
РС-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
РС-422 |
TX+, TX-, RX+, RX-, GND |
|
Rs -485-4w |
TX+, TX-, RX+, RX-, GND |
|
Rs -485-2w |
Дані+, Дані-, GND |
Влада Параметри
|
Введення Поточний |
NPORT IA5150A Моделі: 220 мА @ 12 В постійного струму NPORT IA5150AI Моделі: 225 Ма @ 12 В постійного струму Моделі NPORT IA5250A: 250 мА @ 12 В постійного струму Моделі NPORT IA550AI: 290 мА @ 12 В постійного струму NPORT IA5450A Моделі: 374 Ма @ 12 В постійного струму NPORT IA5450AI Моделі: 512 Ма @ 12 В постійного струму |
|
Введення Напруга |
Від 12 до 48 ВДК |
|
Ні на Влада Вхід |
2 |
|
Влада З'єднувач |
Термінальний блок |
Фізичний Характеристики
|
Корпус |
Метал |
|
Розміри |
NPORT IA5150A/IA5250A Моделі: 36 х 105 х 140 мм (1,42 x 4,13 x 5,51 дюйма) NPORT IA5450A Моделі: 45,8 x 134 x 105 мм (1,8 x 5,28 x 4,13 дюйма) |
|
Вага |
Моделі NPORT IA5150A: 475 г (1,05 фунт) Моделі Nport IA5250A: 485 г (1,07 фунт) Моделі Nport IA5450A: 560 г (1,23 фунт) |
|
Встановлення |
Монтаж Din-Rail, настінне кріплення (з додатковим набором) |
Екологічний Обмеження
|
Експлуатаційний Температура |
Стандартні моделі: 0 до 60 градусів (від 32 до 140 градусів f) Широка температура. Моделі: -40 до 75 градусів (-40 до 167 градусів f) |
|
Зберігання Температура (Пакет включений) |
-40 до 75 градусів (-40 до 167 градусів f) |
|
Навколишній Відносний Вологість |
Від 5 до 95% (неконденсування) |
Стандарти і Сертифікати
|
Електромагнітна сумісність |
UK 55032/35 |
|
ЕМІ |
CISPR 32, FCC Частина 15B клас A |
|
Швидка медична допомога |
IEC 61000-4-2 ESD: Контакт: 6 кВ; Повітря: 8 кВ IEC 61000-4-3 RS: 80 МГц до 1 ГГц: 10 В/м IEC 61000-4-4 EFT: POWER: 4 KV; Сигнал: 2 кВ IEC 61000-4-5 Surge: Power: 2 KV; Сигнал: 1 кВ IEC 61000-4-6 CS: 150 кГц до 80 МГц: 10 В/м; Сигнал: 10 В/м IEC61000-4-8PFMF IEC61000-4-11 |
|
Небезпечний Локації |
Моделі NPORT IA5100A/IA5200A: UL/Cul Class I Division 2 групи A/B/C/D, ATEX Zone 2 NPORT IA5100A-IEX/IA5200A-IEX Моделі: UL/Cul Class Division 2 групи A/B/C/D, ATEX Zone 2, IECEX Моделі NPORT IA5400A: UL/Cul Class Division 2 групи A/B/C/D, ATEX Zone 2, IECEX |
|
Безпека |
Ul 508 |
|
Вібрація |
IEC60068-2-6 |
|
Шокувати |
IEC60068-2-27 |
|
Вільне падіння |
IEC60068-2-32 |
Декларація
|
Зелений Продукт |
Rohs, crohs, weee |
Середнє напрацювання на відмову
|
Час |
Моделі NPORT IA5150A/IA5250A: 262 805 годин Моделі NPORT IA5450A: 763 711 годин |
|
Стандарти |
Telcordia (Bellcore) Стандарт TR/SR |
Пакет Вміст
|
Пристрій |
1 x NPORT IA5000A Сервер пристроїв серії |
|
Документація |
1 x Посібник з швидкої установки 1 х гарантійна картка |
Розміри
 |
Замовлення Інформація
|
Модель Назва |
Експлуатаційний Темп. |
Серіал Стандарти |
Серіал Ізоляція |
Ні серійний Порти |
Сертифікація: Небезпечний Локації |
|
NPORT IA5150A |
0 до 60 градусів |
Rs -232/422/485 |
– |
1 |
Atex, C1D2 |
|
Nport ia5150a-t |
-40 до 75 градусів |
Rs -232/422/485 |
– |
1 |
Atex, C1D2 |
|
Nport IA5150AI |
0 до 60 градусів |
Rs -232/422/485 |
2 КВ |
1 |
Atex, C1D2 |
|
Nport IA5150AI-T |
-40 до 75 градусів |
Rs -232/422/485 |
2 КВ |
1 |
Atex, C1D2 |
|
Nport IA5150A-IEX |
0 до 60 градусів |
Rs -232/422/485 |
– |
1 |
Atex, C1D2, IECEX |
|
Nport IA5150A-T-IEX |
-40 до 75 градусів |
Rs -232/422/485 |
– |
1 |
Atex, C1D2, IECEX |
|
Nport IA5150AI-IEX |
0 до 60 градусів |
Rs -232/422/485 |
2 КВ |
1 |
Atex, C1D2, IECEX |
|
Nport IA5150AI-T-IEX |
-40 до 75 градусів |
Rs -232/422/485 |
2 КВ |
1 |
Atex, C1D2, IECEX |
|
NPORT IA520A |
0 до 60 градусів |
Rs -232/422/485 |
– |
2 |
Atex, C1D2 |
|
Nport IA5250A-T |
-40 до 75 градусів |
Rs -232/422/485 |
– |
2 |
Atex, C1D2 |
|
Nport IA550AI |
0 до 60 градусів |
Rs -232/422/485 |
2 КВ |
2 |
Atex, C1D2 |
|
Nport ia5250ai-t |
-40 до 75 градусів |
Rs -232/422/485 |
2 КВ |
2 |
Atex, C1D2 |
|
Nport IA5250A-IEX |
0 до 60 градусів |
Rs -232/422/485 |
– |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5250A-T-IEX |
-40 до 75 градусів |
Rs -232/422/485 |
– |
2 |
Atex, C1D2, IECEX |
|
Nport IA5250AI-IEX |
0 до 60 градусів |
Rs -232/422/485 |
2 КВ |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5250AI-T-IEX |
-40 до 75 градусів |
Rs -232/422/485 |
2 КВ |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5450A |
0 до 60 градусів |
Rs -232/422/485 |
– |
4 |
Atex, C1D2, IECEX |
|
Nport ia5450a-t |
-40 до 75 градусів |
Rs -232/422/485 |
– |
4 |
Atex, C1D2, IECEX |
|
Nport IA5450AI |
0 до 60 градусів |
Rs -232/422/485 |
2 КВ |
4 |
Atex, C1D2, IECEX |
|
Nport ia5450ai-t |
-40 до 75 градусів |
Rs -232/422/485 |
2 КВ |
4 |
Atex, C1D2, IECEX |
Аксесуари (продається окремо)
Кабелі
|
CBL-F9M 9-150 |
DB9 Жіночий до DB9 Серійний кабель, 1,5 м |
|
CBL-F9M 9-20 |
Серійний кабель DB9 до DB9, 20 см |
|
CBL-RJ458P -100 |
8- PIN RJ45 CAT5 Ethernet Cable, 1 M |
|
CBL-RJ45SF 9-150 |
8- pin rj45 до серійного кабелю DB25 з екрануванням, 1,5м |
З'єднувачі
|
ADP-RJ458P-DB9F |
Роз'єм DB9 до RJ45 |
|
Міні DB9F-TO-TB |
Роз'єм DB9 жіночий до клеми блоку |
Влада Шнура
|
CBL-PJTB -10 |
Неклотуюча бочка до кабелю з голим дротом |
Влада Запас
|
Dr -4524 |
45 Вт/2A DIN-RAIL 24 В постійного струму живлення з Universal від 85 до 264 Ваку або від 120 до 370 В постійного струму, -10 до 50 градусів C Робоча температура |
|
Dr -120-24 |
120 Вт/2,5A DIN-RAIL 24 В постійного струму Блок живлення з Universal від 88 до 132 VAC або 176 до 264 Введення ваку за допомогою перемикача, або 248 до 370 В постійного струму, -10 до 60 градусів робочої температури |
|
Dr -75-24 |
75 Вт/3.2A Дін-Рейл 24 В постійного струму Блок живлення з Universal 85 до 264 VAC або від 120 до 370 В постійного струму, -10 до 60 градусів робочої температури |
Стіно Набори
|
Wk -36-02 |
Комплект для стіни/стіни, 2 тарілки, 6 гвинтів
Застосовувані моделі: NPORT IA5150A NPORT IA520A |
|
Wk -51-01 |
Набір для монтажу настінних з 2 пластинами (51,6 х 67 х 2 мм) та 6 гвинтів
Застосовувані моделі: NPORT IA5450A |
