Значення конфігурації мережевої мережі промислового комутатора полягає у підвищенні надійності мережі, підвищення толерантності до несправностей та самості - можливостей зцілення, оптимізації продуктивності та полегшення управління розширенням, забезпечення стабільної та ефективної роботи мережі в промисловому середовищі.
Конфігурація мережі Hirschmann Ringring має два способи:

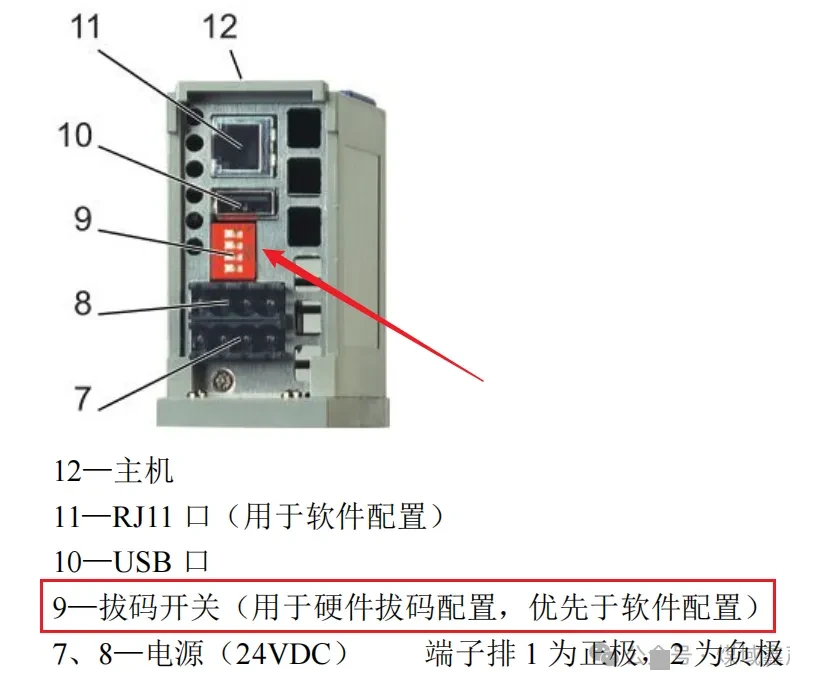

Один - встановити мережу кільця за допомогою комутатора перемикача. Перемикач DIP використовується для включення функцій та ролей RM окремо. Фізичне занурення має суворі вимоги до порту. Після того, як DIP буде витягнуто, перемикач мережі кільця може бути взаємопов'язаний лише через порт1.1 та порт1.2 і не може бути змінений.
Ще одна м'яка конфігурація, відома AKA веб -інтерфейс, є більш гнучкою та зручнішою для спостереження за параметрами. Ця стаття в основному пояснює конфігурацію веб -інтерфейсу, а наступні - пов’язані випадки.
Примітка. Спочатку відключіть мережу комутаторів і перетворіть мережу в структуру шини, щоб уникнути фізичних кілець, що викликають мережеві бурі. Встановіть усі перемикачі DIP перемикача увімкнено (зануріться праворуч). Тільки таким чином конфігурація програмного забезпечення Switch не суперечить функції DIP Switch.

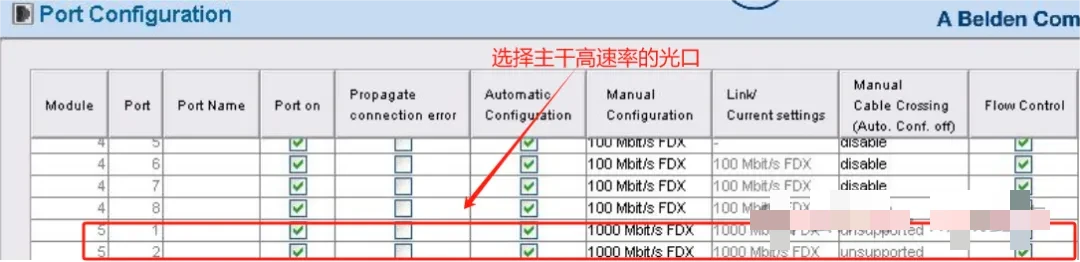

Крок 1: Виберіть фізичний порт як хипер - порт кільця. Ви можете вибрати електричний порт або оптичний порт, щоб переконатися, що порти на обох кінцях автоматично переговорили та мають однакову швидкість.
Виберіть Hapbone High - Оптичний порт швидкості
Крок 2: Вимкніть протокол дерева Spanning на порту кільцевої мережі

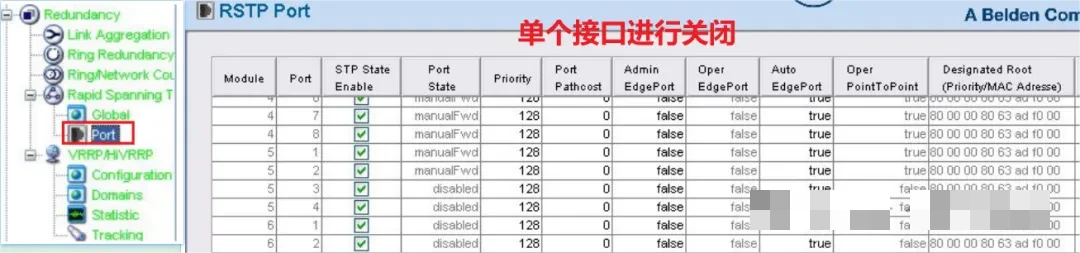

Метод 1: Введіть, як показано на малюнку нижче. Якщо ви вказуєте порти 6.1 та 6.2 як порти кільця, зніміть прапорець "Увімкнути стан STP", щоб вимкнути функцію STP;
Вимкніть один інтерфейс

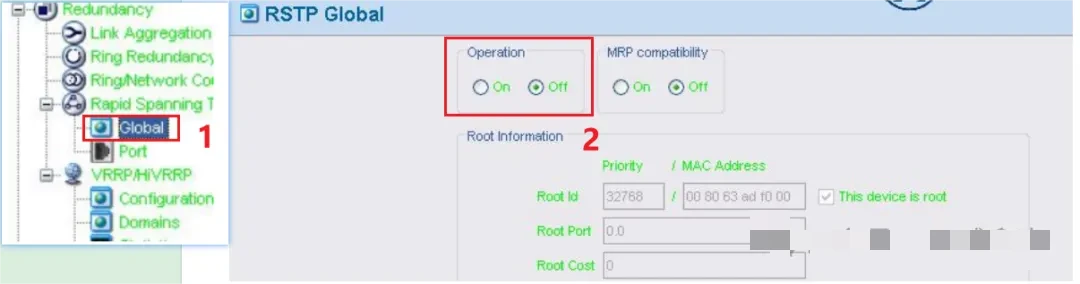

Метод 2: Введіть, як показано на малюнку нижче, виберіть "вимкнути" у перемикачі "Операція", щоб вимкнути функцію RSTP всього комутатора; Цей метод є ризикованим (зауважте, якщо немає спеціальної ситуації, наприклад, метод 1 не може вимкнути функцію STP одного порту, то виберіть його вимкнути в усьому світі)
Крок 3: Налаштуйте функцію кільця -

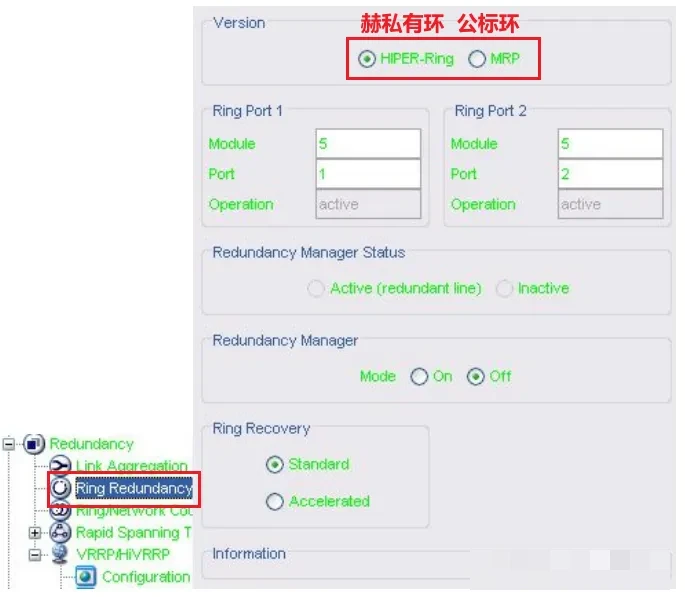

Версія: Виберіть версію протоколу Network Network. Тут виберіть Хіпер - Кільце.
Хіпер - Кільце: Hirshcmann Private Ring
MRP: чоловіче стандартне кільце
Порт1 та кільцевий порт2: Виберіть або введіть номер порту, який потрібно встановити як порт кільця.
Модуль: Модуль, де розташований порт мережі кільця (інтегрований модуль - 1, а модульний модуль обчислюється відповідно до слота, зліва направо, починаючи з 1)
Порт: Кільцевий мережевий порт
Операція: Відображення стану порту мережі кільця
Активний: вказує на те, що порт мережевої кільця активується, порт відкритий або в Інтернеті
Неактивна: вказує на те, що порт мережевої кільця не є в Інтернеті чи відключеним
Статус Ring Manager: статус надмірності (відображений лише на менеджері надмірності, non - rm не відображає інформацію про стан)
Активна: вказує на те, що надлишкова лінія кільцевої мережі активується, а лінія або пристрій у мережі кільця не вдається[несправність - механізм кільця]
Неактивна: вказує на те, що кільцева мережа працює нормально, не виникало несправностей, а надмірна лінія знаходиться в режимі очікування[Нормальний стан]

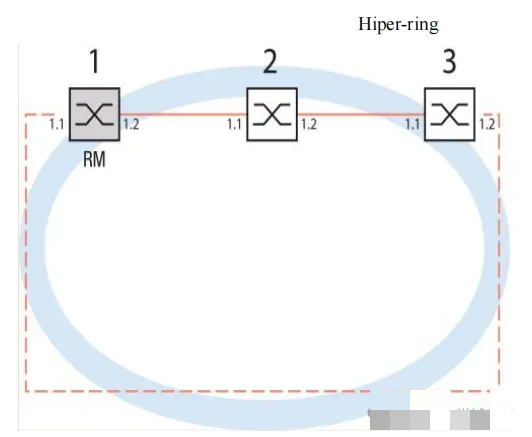

Менеджер кільця: Встановіть RM. Кільцева мережа може мати лише один менеджер кільця, який використовується для надсилання та отримання інформаційних рамок виявлення кільця.
Увімс
Вимкнено: Виберіть цю опцію, щоб використовувати налаштований перемикач як загальний перемикач у мережі кільця.
